Y_Select Select2,3,4

Select2, Select3は、油圧式エレベーターを最新型のロープ式機械室なし標準型エレベーター「アーバンエース HF」へ入れ替えるリニューアルメニュー^*1です。
Select4は、全ての機器を更新、新しいエレベーターに入れ替えます。

Select2

準撤去リニューアル・短工期メニュー^*2*3

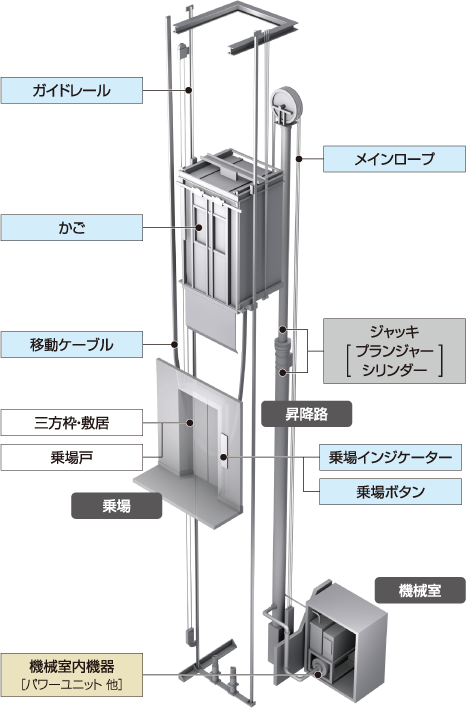

建物の躯体に関わる部位に加え、各階乗り場ドアの昇降路側部品を活用し、油圧機器を含めた他の構成部品を撤去^*4・更新します。

準撤去リニューアル・短工期メニュー

工事期間^*5 23日～

Select3

準撤去リニューアルメニュー^*2

建物の躯体に関わる部位（三方枠や敷居など）を活用し、油圧機器を含めた他の構成部品を撤去^*4・更新します。

準撤去リニューアルメニュー

工事期間^*5 26日～

リニューアル後

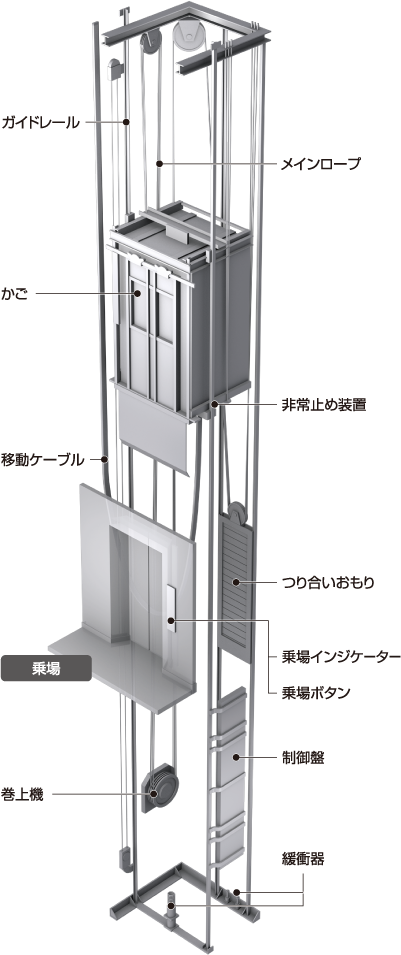

最新型のロープ式機械室なし
標準型エレベーター

リニューアル後

既設エレベーターの機種・設置状況により、一部リニューアルメニューが対応できない場合があります。
活用部位は、リニューアル後の劣化進行状況に応じて、将来的に更新が必要となる場合があります。
既設寝台用エレベーターおよび既設トランク付きエレベーターは、対応できません。
機械室内機器は撤去せず、残置を標準とします。
休日を除いた実働工事期間です。

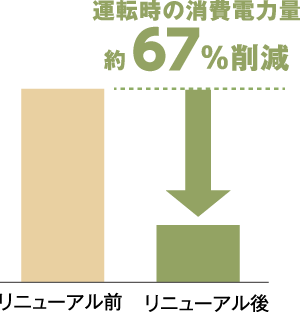

省エネルギー効果

既存油圧式エレベーターから
最新型のロープ式機械室なし標準型エレベーター「アーバンエース HF」^*1へのリニューアル。

1年間で約335,000円
25年間では約8,375,000円のコスト削減に省エネ効果の詳細はこちらをご参照ください。

*1: P型-9人乗りの通常運転における効果（当社調べ）。効果は使用状況により変動します。

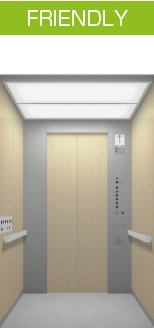

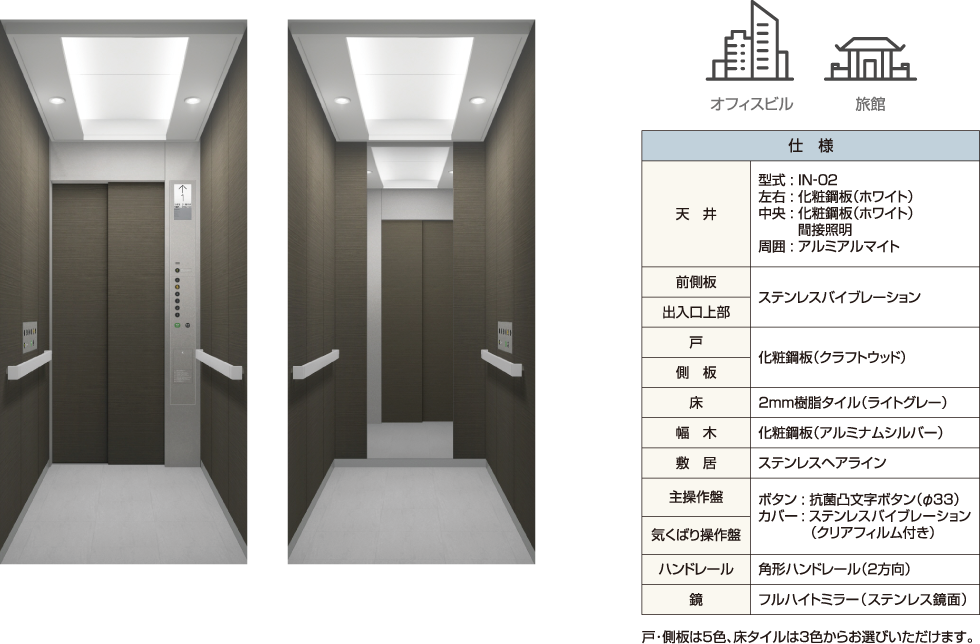

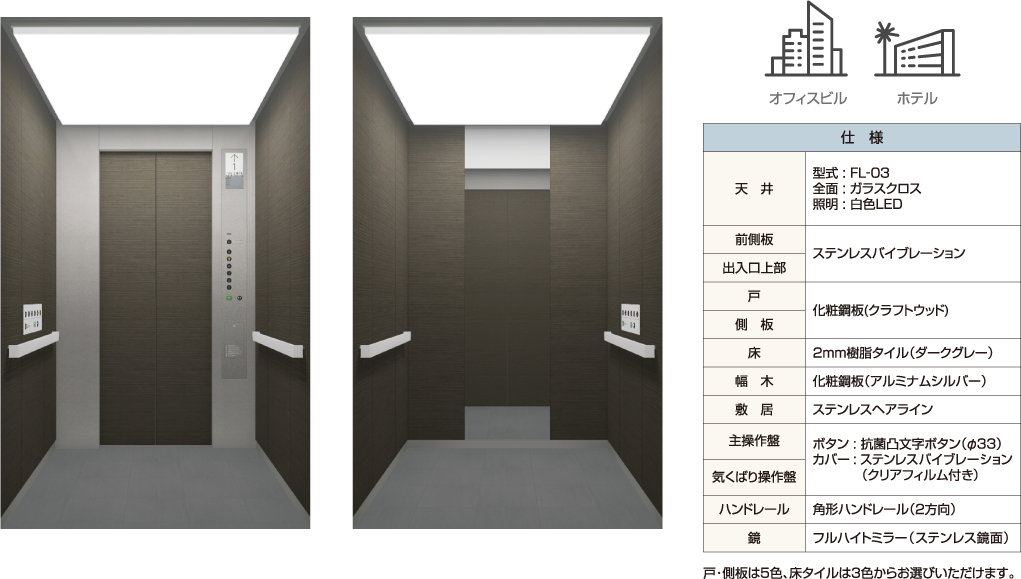

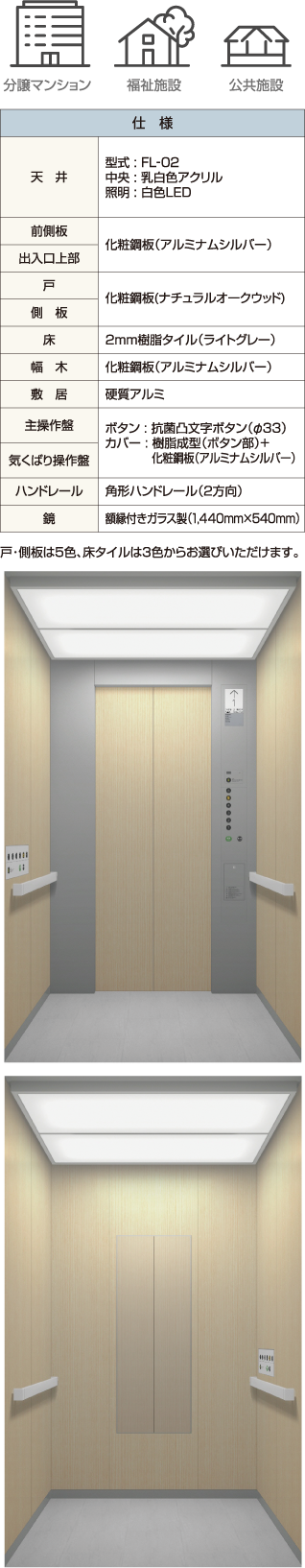

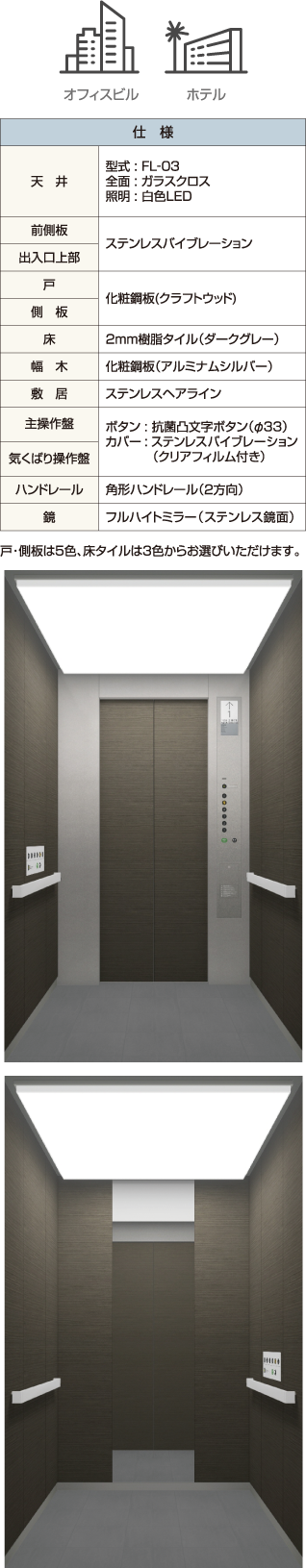

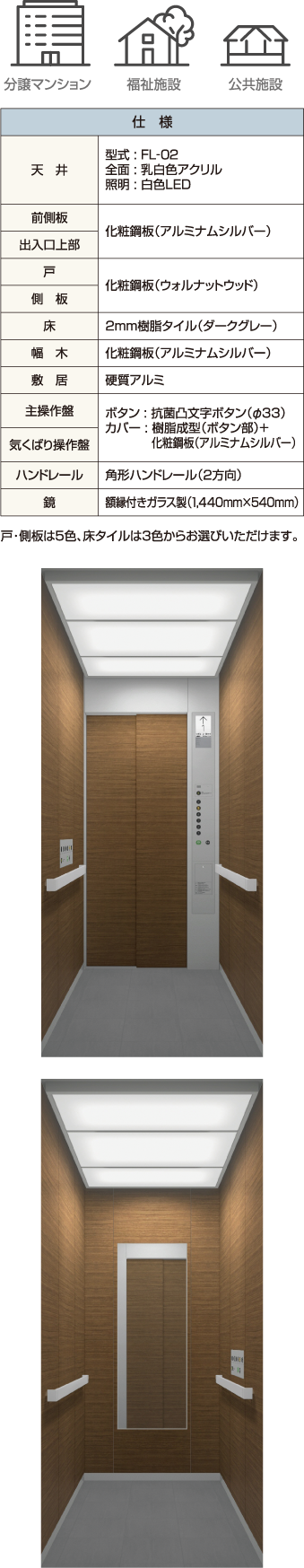

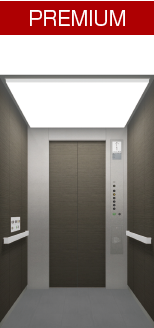

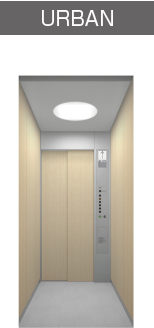

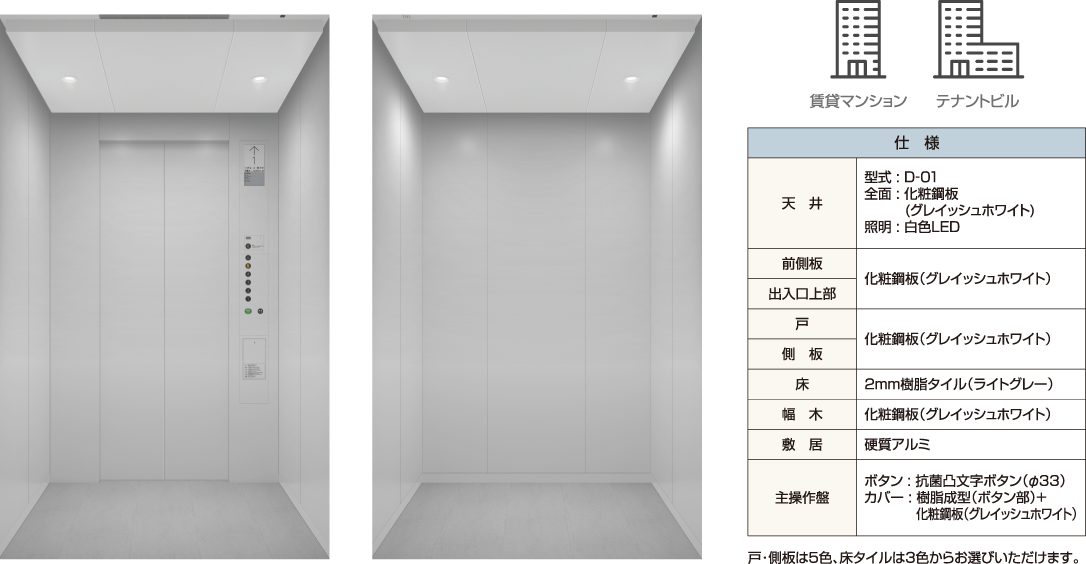

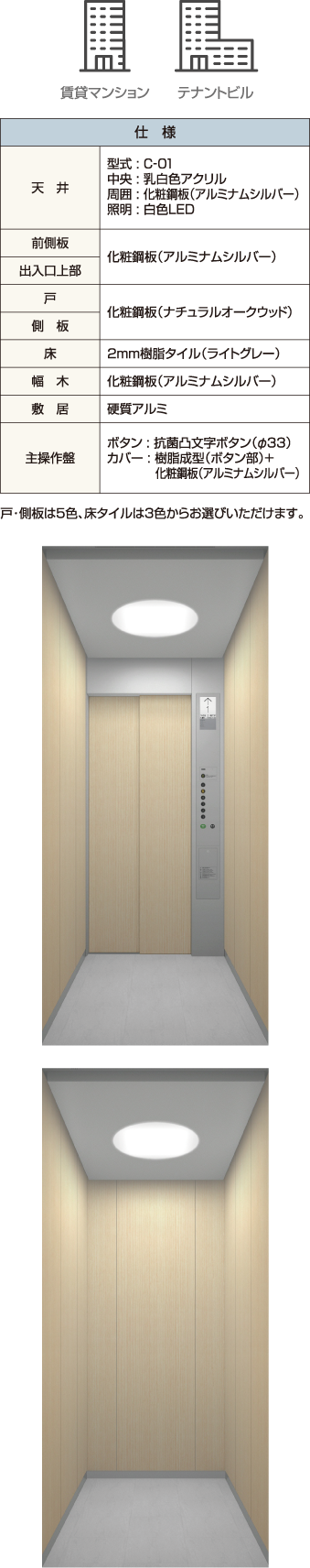

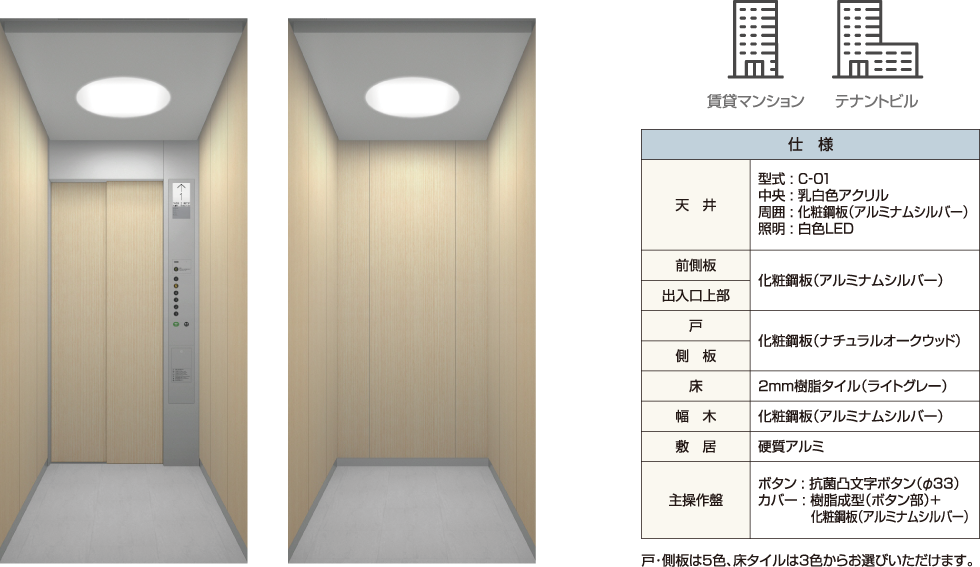

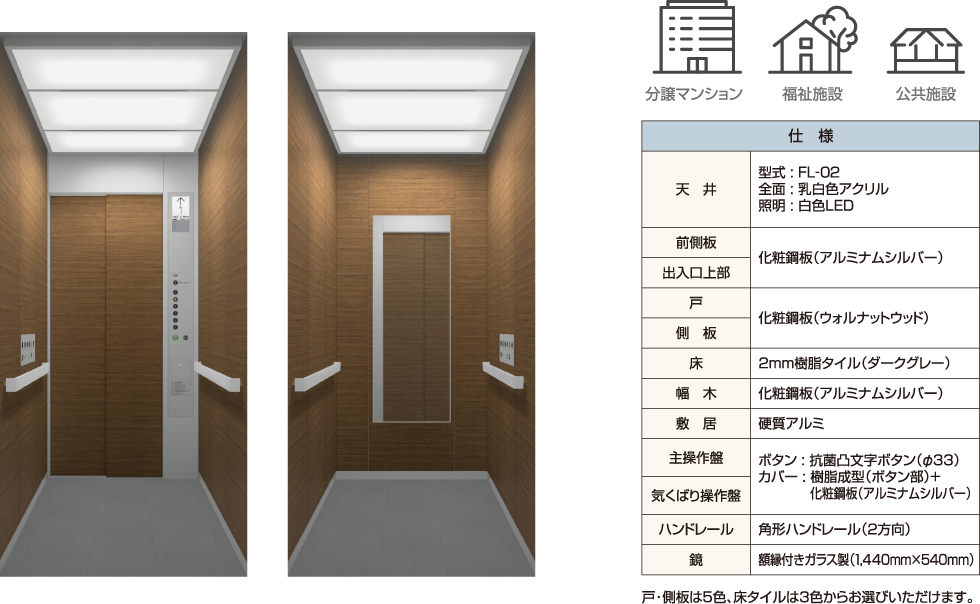

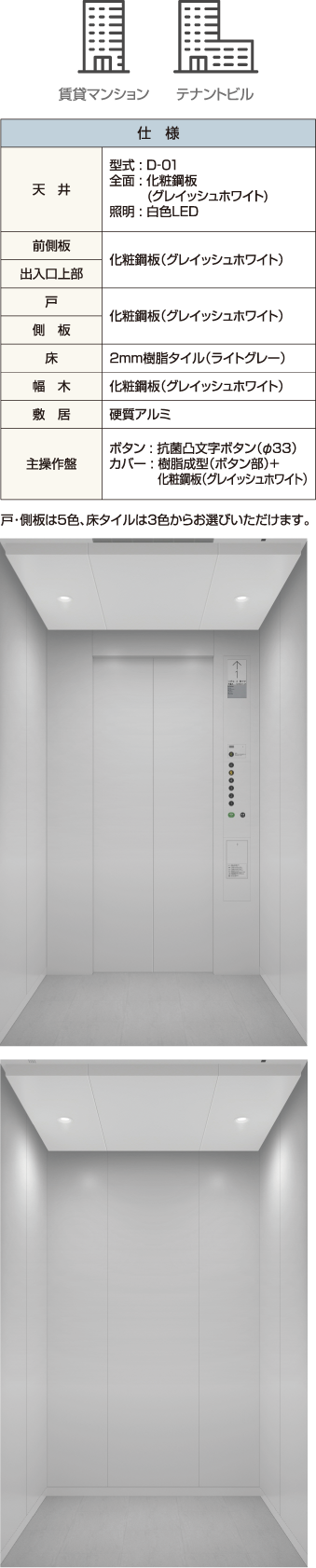

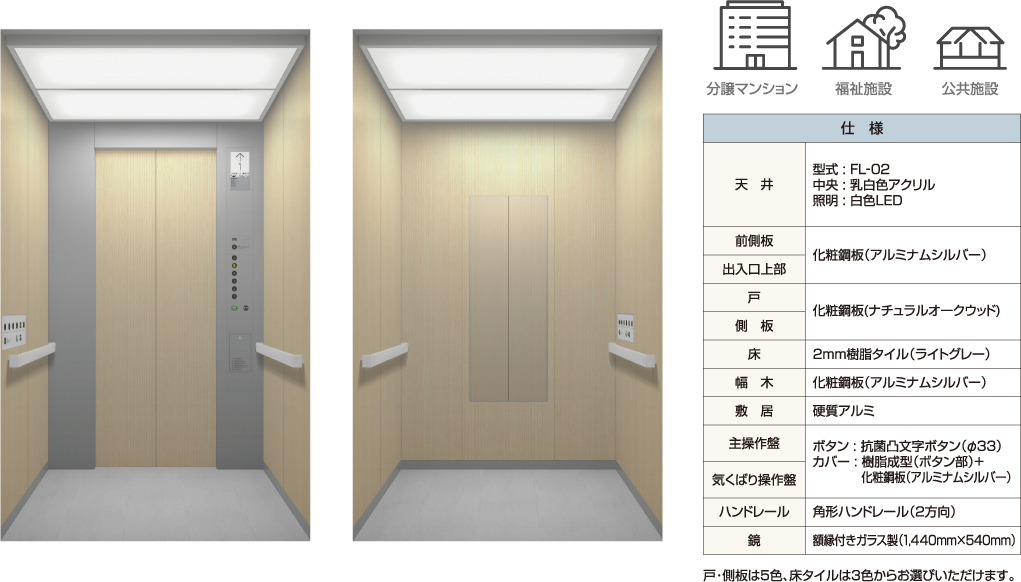

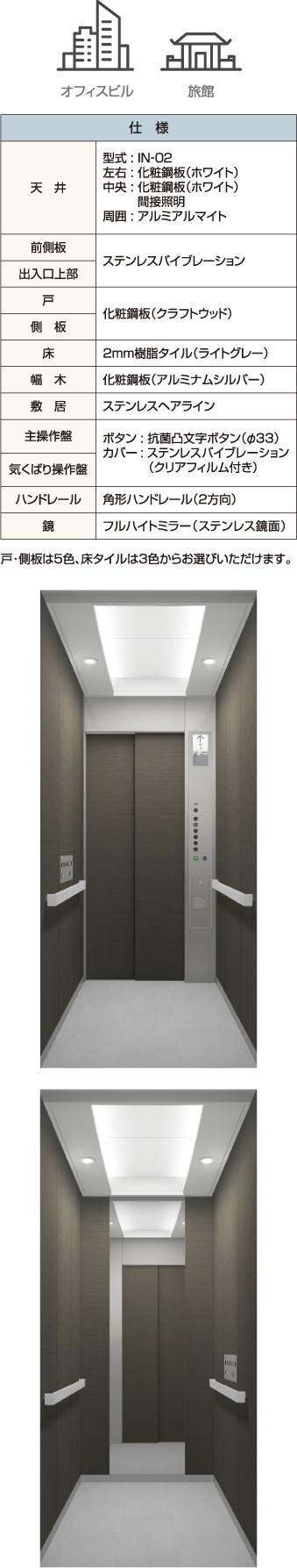

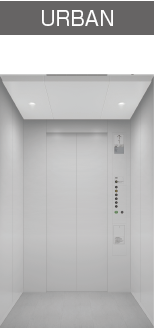

かご内デザイン

かご内デザインは、お客さまの建物に合わせた、おすすめ仕様をご用意しました。

かご内のデザインはCG合成です。明るさ・色合いなどは印刷のため実際とは異なる場合があります。

［凡例］●：おすすめ　◎：適用可　－：適用外

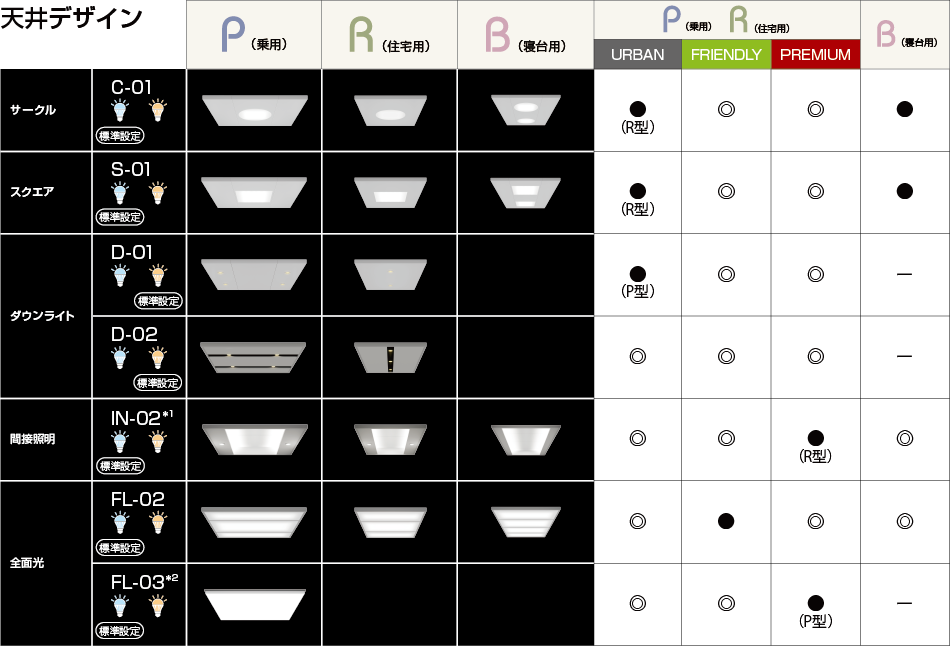

天井デザイン

白色LED 電球色LED

P型-6人乗り、R型-6人乗りは除く。
P型-6、9人乗りは除く。

※ 天井照明色は、白色と電球色の2種類からお選びいただけます。
※ C-01、S-01、D-01は天井色をグレイッシュホワイト、アルミナムシルバーの2色からお選びいただけます。
※ FL-02天井は天井構造上目地材の影が見える場合があります。
※ デラックス天井の天井色はホワイトとなります。

かご内操作盤・インジケーター

縦型操作盤

［凡例］●：おすすめ仕様　◎：適用可
仕様	樹脂成型グレイッシュホワイト	樹脂成型アルミナムシルバー	ステンレスバイブレーション（クリアフィルム付き）^※
デザイン
URBAN	●	●	◎

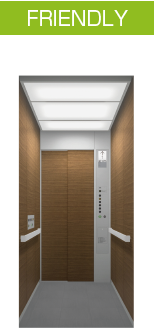

FRIENDLY	●	●	◎

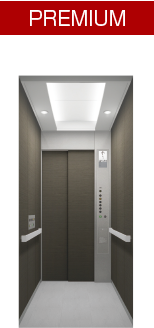

PREMIUM	◎	◎	●

※ ステンレスバイブレーション縦型操作盤は行先階ボタン部のみクリアフィルム付きが標準仕様となります。

この液晶インジケーターは色覚の個人差を問わず、より多くの人に見やすいよう、カラーユニバーサルデザインに配慮して作られています。

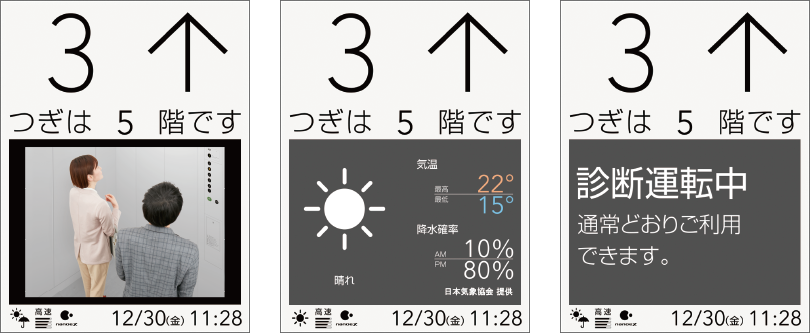

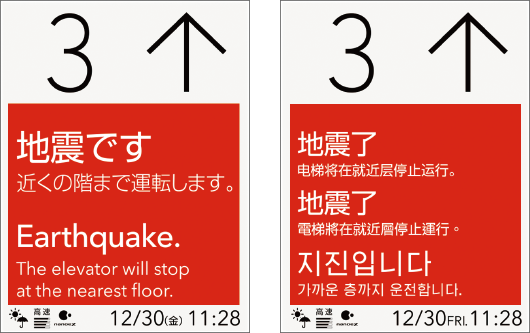

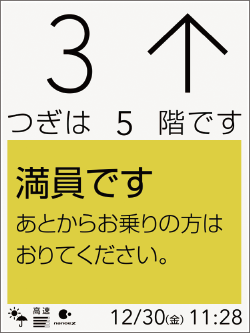

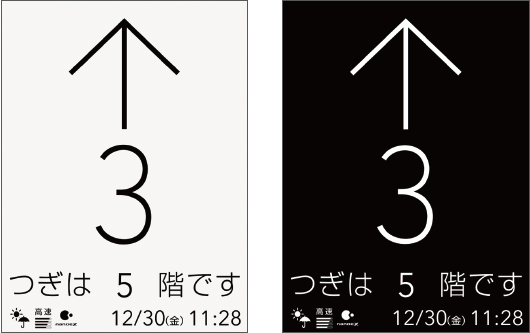

かご内液晶インジケーター（8.4インチ）

情報表示は一部のみの記載です。
背景色	通常	緊急時	各種情報表示
			※日時・天気予報表示は当社と保全契約が必要となります。

気くばり操作盤

［凡例］●：おすすめ　◎：適用可
	樹脂成型グレイッシュホワイト	樹脂成型アルミナムシルバー	ステンレスバイブレーション（クリアフィルム付き）
気くばり操作盤デザイン
URBAN	◎	◎	◎
FRIENDLY	●	●	◎
PREMIUM	◎	◎	●

車いす用操作盤

	樹脂成型グレイッシュホワイト	樹脂成型アルミナムシルバー	ステンレスバイブレーション（クリアフィルム付き）
車いす用操作盤デザイン（主/副）

※ 車いす仕様エレベーターはオプション使用となります。車いす用操作盤のデザインは、縦型操作盤のデザインに合わせて上表よりお選びください。

■行先階ボタン

抗菌^*1φ33ボタン（凸文字）
P21S-FU

サイズ：φ33
材質：黒色樹脂+乳白樹脂（文字部）
文字色：乳白色（凸文字）

■開閉ボタン

■センサー一体型タッチレスボタン

φ38ボタン（凸文字）^{*2 *3}

オプション仕様

サイズ：φ38
材質：ボタン部ステンレスヘアライン
　　（周囲白色点灯）＋ステンレス枠
文字色：黒色（凸文字）

*1

かご内で採用している行先階ボタン（凸文字）、開閉ボタン（凸文字）、非常ボタン（凸文字）に抗菌処理を施し、SIAAの自己認証制度に基づき登録しました。

※ SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

*2

操作盤はステンレスバイブレーションとなります。

*3

文字は凸文字の「1～24，B1，R」のみ対応となります。行先階ボタンのみ対象とし、開閉ボタンおよび非常呼びボタンは対象外とします。

デザインはCG合成です。明るさ・色合いなどは印刷のため実際とは異なる場合があります。

乗り場操作盤・インジケーター

単独設置用

Sシリーズ
ステンレスカバー

標準仕様

Sシリーズ

SWシリーズ^*1
ステンレスカバー

オプション仕様

SWシリーズ

Aシリーズ^*3
アルミカバー

オプション仕様

Aシリーズ

2台並列設置用^*4

Sシリーズ
ステンレスカバー

標準仕様

Sシリーズ

SWシリーズ^*1
ステンレスカバー

オプション仕様^*5

SWシリーズ

**［フェースプレート仕様］**
シリーズ名	Sシリーズ	SWシリーズ^*1	Aシリーズ
フェースプレート	ステンレスバイブレーション（標準仕様）ステンレスヘアライン	ステンレスバイブレーション	アルミアルマイト処理（ブラック/ホワイト）
