昇降路寸法の制約などにより、最新型機械室なしへの更新（準撤去リニューアル）が難しい場合、油圧式のまま、主要機器を最新式に更新する制御リニューアルをご提案します。
1.リニューアル内容
P型（乗用）
R型（住宅用）
B型（寝台用）
- ※ かごの図の部は交換後を表しています。
- ※ かご内のデザインはCG合成です。明るさ・色合いなどは印刷のため実際とは異なる場合があります。
かご内操作盤・インジケーター
操作盤は見やすさ、使いやすさ、美しさを向上するため、最新の意匠をラインアップし、手あか汚れ対策を強化するため、樹脂成型材やクリアフィルム付きを採用しました。これにより手あか汚れが付きにくくなります。
さらに、かご内の階床表示器は8.4インチカラー液晶インジケーターを採用し、見やすく分かりやすく情報を表示します。
縦型操作盤
| 型式 | OPV ステンレスバイブレーション （クリアフィルム付き） |
OPV ステンレスヘアライン （クリアフィルム付き） |
|---|---|---|
| デザイン |  |
 |
| Y_Select Select1 | ● | ◎ |
- ※ 縦型操作盤は行先階ボタン部のみクリアフィルム付きとなります。
この液晶インジケーターは色覚の個人差を問わず、より多くの人に見やすいよう、カラーユニバーサルデザインに配慮して作られています。

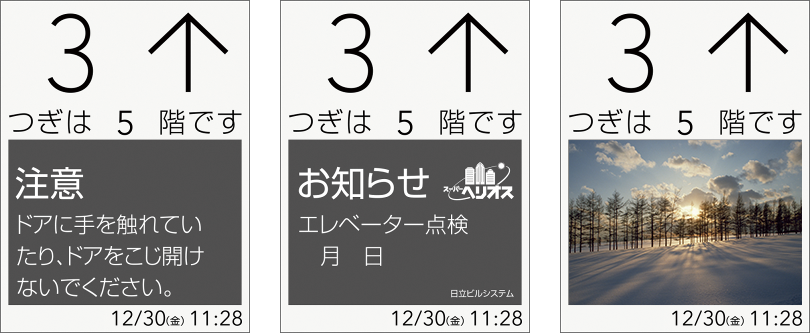

かご内液晶インジケーター（8.4インチ）
| 背景色 | 通常 | 緊急時 | 各種情報表示 |
|---|---|---|---|
 標準の白の他に |
 |
 |
 当社との保全契約が必要となります。 |
車いす用操作盤
| ステンレスバイブレーション （クリアフィルム付き） |
ステンレスヘアライン （クリアフィルム付き） |
|
|---|---|---|
| 車いす用操作盤 デザイン （主/副） |
 |
 |
- ※ 車いす仕様エレベーターはオプション使用となります。車いす用操作盤のデザインは、縦型操作盤のデザインに合わせて上表よりお選びください。
■行先階ボタン
抗菌*1φ33ボタン（凸文字）
P21S-FU
サイズ：φ33
材 質：黒色樹脂+乳白樹脂（文字部）
文字色：乳白色（凸文字）
■開閉ボタン
■センサー 一体型タッチレスボタン
φ38ボタン（凸文字）
サイズ：φ38
材質：ボタン部ステンレスヘアライン
（周囲白色点灯）＋ステンレス枠
文字色：黒色（凸文字）
- ※ 文字は凸文字の「1～24，B1，R」のみ対応となります。
- ※ 行先階ボタンのみ対象とし、開閉ボタンおよび非常呼びボタンは対象外とします。
- *1
-
かご内で採用している行先階ボタン（凸文字）、開閉ボタン（凸文字）、非常ボタン（凸文字）に抗菌処理を施し、SIAAの自己認証制度に基づき登録しました。
- ※ SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。
デザインはCG合成です。明るさ・色合いなどは印刷のため実際とは異なる場合があります。
乗り場操作盤・インジケーター
単独設置用

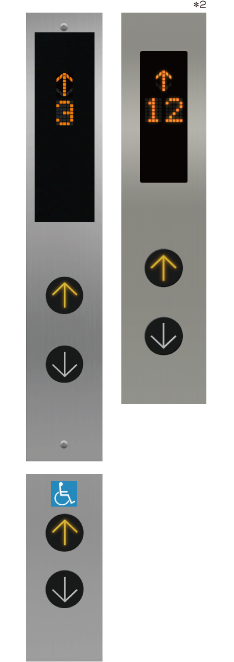

Sシリーズ
ステンレスカバー
ステンレスカバー

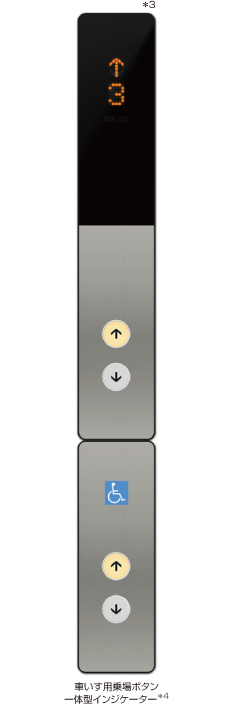

SWシリーズ*1
ステンレスカバー
ステンレスカバー

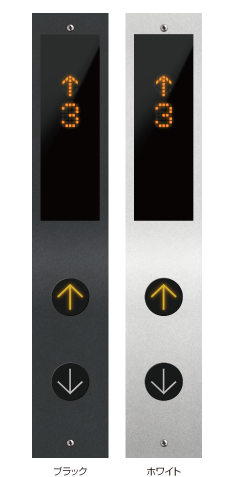

Aシリーズ*3
アルミカバー
アルミカバー
2台並列設置用*4

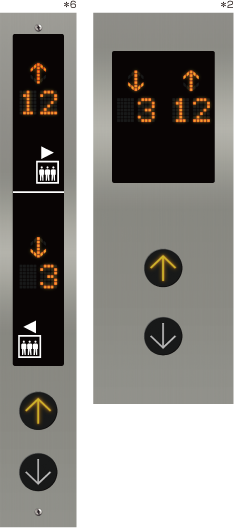

Sシリーズ
ステンレスカバー
ステンレスカバー

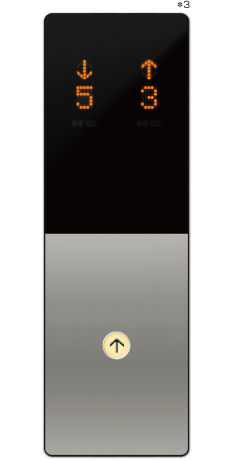

SWシリーズ*1
ステンレスカバー
ステンレスカバー
| シリーズ名 | Sシリーズ | SWシリーズ*1 | Aシリーズ |
|---|---|---|---|
| フェースプレート | ステンレスバイブレーション（標準仕様） ステンレスヘアライン |
ステンレスバイブレーション | アルミアルマイト処理（ブラック/ホワイト） |
| サイズ | φ45 | φ35 |
|---|---|---|
| 文字色 | 乳白色（凸文字） | ダークグレー（凸文字） |
| サイズ | φ38 |
|---|---|
| 材質 | ボタン部ステンレスヘアライン仕上げ（周囲白色点灯）＋ステンレス枠 |
| 文字色 | 黒色（凸文字） |
- *1
- SWシリーズは、既設インジケーターの仕様や壁の仕上げ状況により、適用できない場合があります。 ボタンサイズはφ35のみとなります。
- *2
- 標準型（B95、H95型）、生産期間1996～2001年に適用となります。詳しくは当社営業担当者にお問い合わせください。
- *3
- 13階床以上、または信号灯付きの場合は延長プレート付きとなり、形状が異なります。
- *4
- 2台並列用の場合、車いす用乗り場ボタン一体型インジケーターは適用できません。
- *5
- 12階床以下は標準仕様となります。
- *6
- 13階床以上、または信号灯付きの場合のみ適用となります。
- *7
-
乗り場で採用している乗り場ボタン（凸文字）に抗菌処理を施し、SIAAの自己認証制度に基づき登録しました。
- ※ SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。
- *8
- SWシリーズには適用不可となります。
- *9
- 文字は凸文字の「↑、↓」のみ対応となります。Sシリーズのみ適用となります。
