入退室管理（オフィス向け）：機能・仕様
基本システム構成
日立カスタマーセンターが24時間365日サポート!

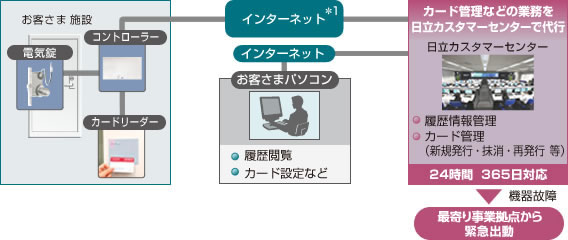

構成図
システム仕様
| 最大制御扉数 | 160扉*2 |
|---|---|
| 最大接続可能カードリーダー数 | 160台（入⁄出設置時320台） |
| 最大カード管理枚数 | 150,000枚 |
| 最大指静脈認証パターン管理数 | 8,000指（4,000人×2指） |
| 最大QRコード認証管理数 | 5,000 ID |
- ルーターおよび専用のインターネット回線（固定グローバルIP付）が必要となります。
- エレベーターまたはセキュリティゲート制御時は変動する場合があります。
8台用コントローラーおよび拡張サービス導入の場合は統合コントローラーが必要となります。
機能一覧
ニーズに合わせて機能選択可能
| 機能 | 概要 | 標準 | オプション | |
|---|---|---|---|---|
| 監視機能 | システム状態監視 | システムを構成する機器の稼動状態やドアの状態を監視します | ○ | |
| 故障・警報監視 | システム状態異常やドア状態異常時に警報出力します | ○ | ||
| 警報メール通知 | 異常発生時にあらかじめ登録されたアドレスへ通知します | ○ | ||
| 残留者表示 | 設定したエリアに入室してから指定時間以上経過しても退室していない人物を設定画面から検索して表示します* | ○ | ||
| 在室者表示 | 設定したエリアに入室している人物の在室、不在状況を設定画面から検索して表示します* | ○ | ||
| グラフィック表示 | 平面図上に施解錠、警戒、警報等の状態を表示します（専用端末が必要） | ○ | ||
| 管理機能 | カード情報管理 | ICカードのカード情報を登録します（個別登録及びCSV形式で一括登録ができます） | ○ | |
| 通行パターン設定 | 個人ごとにＩＣカードで通行できるエリアの登録を行います | ○ | ||
| 権限管理 | 権限を分けてIDを発行し、管理できる範囲の設定ができます | ○ | ||
| 履歴機能 | 操作・警報・制御履歴 | 各種履歴の検索・表示を行い、履歴データの出力（CSV形式）ができます | ○ | |
| 制御機能 | スケジュール制御 | スケジュール設定に基づき、カードリーダーなどの機器を制御します | ○ | |
| ドア制御 | カードモード、フリーモード、リピートモード、一時解錠の制御を行います | ○ | ||
| 順路制御 | カード認証操作（入室⁄退室）を監視し、設定した順路を外れた認証操作を行った場合、通行不可とします* | ○ | ||
| 指静脈認証連携 | 指静脈認証を行います（カード認証との併用も可能） | ○ | ||
| QRコード認証 | QRコードを利用した認証を行います。(カード認証との併用不可) | ○ | ||
| 火災時出力連動（接点） | 火災信号の入力で電気錠を強制解錠させます | ○ | ||
| エレベーター連動（接点） | 3種類のエレベーター連動モードで運用します
|
○ | ||
| セキュリティゲート連動 | セキュリティゲートの開閉をカード認証操作で制限します | ○ | ||
| 機械警備連動（接点） | カード認証操作で警戒開始/解除を行います | ○ | ||
| 防犯カメラシステム連動（接点） | 防犯カメラシステムと連動して入退室時の映像を記録します | ○ | ||
| 設備（空調・照明）連動（接点） | 接点で空調や照明等の設備連動を行います | ○ | ||
入⁄出両方にカードリーダーが必要となります。
認証媒体
Nタグシール
FeliCa*
- 「FeliCa」は、ソニー株式会社が開発した非接触ICカードの技術方式です。
- 「FeliCa」はソニー株式会社の登録商標です。
ＨＩＴＡＧ™２*
カード
タグキー
「ＨＩＴＡＧ™２」は、Philips Electronics N.V.社の登録商標です。
ハンズフリータグ
QRコード
スマホ画面または紙に印刷
機器仕様
コントローラー
| コントローラー（4台用） | |
|---|---|
| 電源 | AC100V |
| 寸法 | W516×H320×D105mm |
| 重量 | 約5.0kg |
| I/F | カードリーダー×4台（入⁄出設置時8台） 電気錠×4台 DI×8点／ＤＯ×8点 電話回線×1ポート（アナログ2線式） LAN×1ポート |
| コントローラー（8台用） | |
|---|---|
| 電源 | AC100V |
| 寸法 | W500×H700×D120mm |
| 重量 | 約17kg |
| I/F | カードリーダー×8台（入⁄出設置時16台） 電気錠×8台 DI×24点／ＤＯ×24点 LAN×1ポート |
| 統合コントローラー | |
|---|---|
| 電源 | AC100V |
| 寸法 | W350×H300×D80mm |
| 重量 | 約3.0kg |
| I/F | RS232C×1ポート 電話回線×1ポート（アナログ2線式） LAN×1ポート |
指静脈認証装置
| 電源 | DC24V（コントローラーから供給） |
|---|---|
| 寸法 | W89×H196×D105.5mm（直付けプレート使用時） |
| 重量 | 約450g |
| 認証方式 | 指静脈認証 |
| 登録指数 | 最大8,000指（1人2指として4,000人分） |
FeliCaカードリーダー
| 電源 | DC24V（コントローラーから供給） |
|---|---|
| 寸法 | W70×H120×D22mm |
| 重量 | 約100g |
| 周波数 | 13.56MHz |
| カード 読取距離 |
最大2cm（使用環境により異なります。） |
マルチカードリーダー（FeliCa、MIFARE）
| 電源 | DC24V（コントローラーから供給） |
|---|---|
| 寸法 | W137×H117×D14mm |
| 重量 | 約200g |
| 周波数 | 13.56MHz |
| カード 読取距離 |
最大2.5cm（使用環境により異なります。） |
HITAG2カードリーダー
| 電源 | DC24V（コントローラーから供給） |
|---|---|
| 寸法 | W80×H130×D24mm |
| 重量 | 約180g |
| 周波数 | 125kHz |
| カード 読取距離 |
最大5cm（使用環境により異なります。） |
ハンズフリーリーダー
| 電源 | DC24V（コントローラーから供給） |
|---|---|
| 寸法 | W90×H78×D42.5mm |
| 重量 | 約300g |
| センサー 検知距離 |
最大150cm（使用環境により異なります。） |
QRコード
| 電源 | DC24V(コントローラから供給) |
|---|---|
| 寸法 | W124×H120×D41mm(専用BOX含み) |
| カード 読取距離 |
最大7㎝（使用環境により異なります。） |
｢FeliCa｣は、ソニー株式会社の登録商標です。
｢FeliCa｣は、ソニー株式会社が開発した非接触IC カードの技術方式です。
｢MIFARE｣は、NXP セミコンダクターズ社の登録商標です。
｢HITAG2｣は、Philips Electronics N.V 社の登録商標です。
｢QRコード｣は、(株)デンソーウェーブの登録商標です。
