機械室レスロープ式荷物用エレベーター（積載質量600～2000kg）：設備について

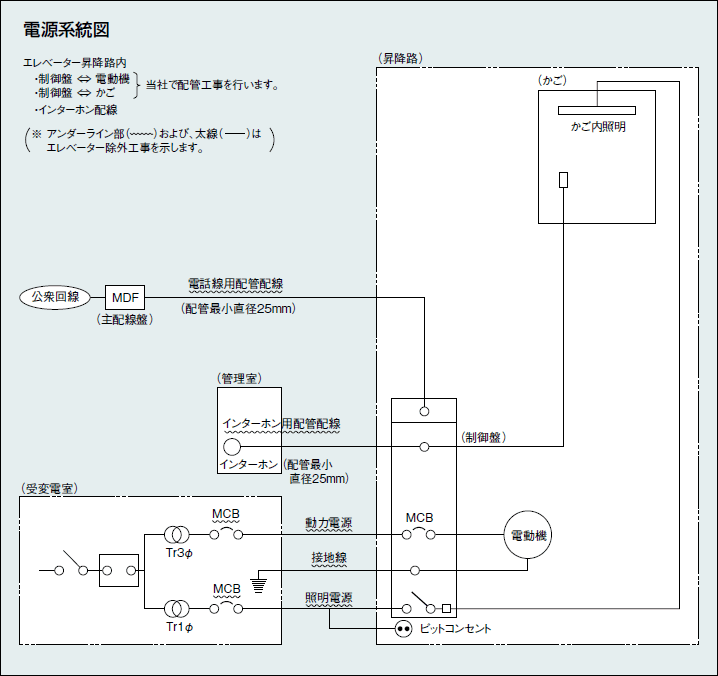

電源・電気設備
動力用電源
エレベーターの良好な性能を維持するためには、「仕様・寸法」ページに示す必要量を参照し、適性容量の設備をご準備ください。
照明用電源（AC100V, 15A）
かご内の照明、かご上の保守作業用、インジケーターの点灯などに使用します。
この回路は、他個所の停電に影響されないよう、できるだけ独立回路としてください。
インターホン
かごと外部の緊急連絡に必要な通話設備です。エレベーター昇降路内までの配管配線（除外工事）をお願いします。
配線数は、標準インターホンの場合1台につき7本、1台増えるごとに1本追加してください。
インターホン通話先（親器の取り付け位置）は、建築設計の初期に決定してください。
設備条件
| 区分 |
内容 |
| 換気設備 |
- 昇降路内温度が40℃を超えないようにレイアウトしてください。もし超えることが予想される場合は換気設備を設置してください。
|
| 周囲環境 |
- 乗り場が外気にさらされる場合には風圧を考慮した戸の開閉力の設定が必要です。
このエレベーターの基本仕様では以上の対策が施されておりません。別途ご用命ください。
- 出入口が屋外に面する場合、出入口まわりにひさし、水きりなどを設け、雨水が昇降路内に流れ込まないよう十分配慮してください。
- 昇降路内温度は最低＋5℃、最高40℃を維持し、湿度は月平均90%、日平均95%を超えないようにしてください。また昇降路内外で著しい温度差が生じた場合、機器の結露による故障の要因となりますので、昇降路周辺の温度設定、管理に十分配慮してください。
- 腐食性ガス・爆発性ガスが存在する場所、危険レベルの放射線が存在する場所、多量の粉じんが存在する場所にはこのエレベーターを設置できません。
|
| 電源条件 |
- エレベーター制御盤受電端における電源電圧の変動は、±10%以内、電圧不平衡率5%以内に保つよう電源設備を設置してください。
|
建築基準法施行令
第129条にもとづく条件 |
- 昇降路にはエレベーター設備に関係のない設備を設置することはできません。配管、ダクトなどが露出しないようにしてください。
- ピット下利用ついては、令第129条の7に準拠してください。準拠できない場合は、所轄官庁に事前に了解を得てください。
|
工事範囲について
下記の項目については、除外工事としてエレベーターの見積に含まれていませんので、建築および電気工事会社で施工していただくようお願いいたします。
| 区分 |
除外工事の内容 |
| 建築工事関係 |
- 各階出入口まわり壁の穴あけ工事およびその仕上げ工事（出入口、押しボタン、乗場表示灯用）
- コンクリート躯体誤差が25mm以上あるときは修正工事をお願いします。
- 各階出入口の敷居取り付け用かき込みまたは敷居受け床持ち出し工事
- 昇降路間仕切りまたは中間ビームの製作および取り付け工事（必要な場合）
- エレベーター据付後の出入口壁および床その他建築補修仕上げ工事
- ピット内防水仕上げ工事
- 必要に応じて排水工事も含みます。ピット内仕上げ面の水平度は1/200以下としてください。
- ピットが深い場合の埋め戻し工事
- 機器揚重用吊りフックまたはトロリービームの昇降路への設置工事
- 鉄骨構造の場合の三方枠、敷居、押しボタン、インジケーター等の固定用鋼材の設置工事
- 鉄骨構造の場合のレール取り付け用ファスナ（各段）設置工事および機器揚重用ファスナ（最上段）工事
- 鉄骨構造、PC構造の昇降路では、各階のレール支持用形鋼設置工事またはインサート埋め込み工事
- 鉄骨構造階の出入口機器と壁間の耐火処理工事
- 鉄骨構造階における構造材の耐火処理工事
- 昇降路と居室が隣接する場合の防音工事
- 通過階がある場合の昇降路救出口設置工事
- 併設されたエレベーターの最下階が異なる場合のピット間仕切り工事
|
| 電気工事関係 |
- 昇降路最下階の制御盤までの動力用電源（200～220V/400～440V）、照明用電源（100V）および接地線の引き込みならびに継ぎ込み工事
- ピット点検用コンセント設置工事
- 昇降路から外部設置のインターホン、監視盤ほかエレベーターに必要な配管配線工事
- リモートメンテナンス用として電話中継盤から昇降路内までの電話線用配管（最小直径25mm）配線工事
- 昇降路頂部の煙感知器の設置工事
- 火災時管制運転付きの場合の火災報知器接点の引き込み工事
|
| その他確認事項 |
- エレベーター部品搬入経路の確保（必要に応じてコンクリート穴あけおよび埋め戻し工事）
- エレベーター据付工事員現場詰所および材料置場の確保
- エレベーター据付用および試運転調整用電力の供給（動力用、照明用電源ともに本設電源配管経路で引き込み）
- 昇降路内建築工事仮設床（水平養生）用の金網、デッキプレートなどの撤去工事
- エレベーター着工前までの各階出入口開口部の養生材および養生材設置工事
|
エレベーターを工事用に使用する場合は別途ご用命ください。
