非常用エレベーター:デザイン

かご内デザイン例

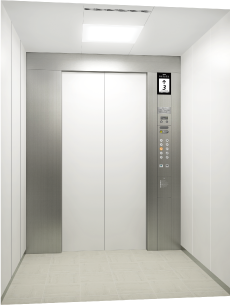

BS-11(ベーシック天井)基本仕様

天井 中央:乳白色アクリル
周囲:化粧鋼板(ホワイト)
側板 鋼板塗装(ソリッドホワイト)
前側板 ステンレスヘアライン
天枠 ステンレスヘアライン
幅木 ステンレスヘアライン
操作盤 フェースプレート式(ステンレスヘアライン)
鋼板塗装(ソリッドホワイト)
樹脂タイル(ライトグレー)

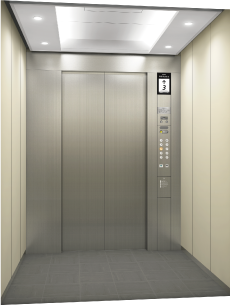

DX-11(デラックス天井)有償付加仕様

天井 左右:鋼板塗装(ホワイト)/ダウンライト
中央:鋼板塗装(ホワイト)/間接照明
周囲:アルミアルマイト
側板 鋼板塗装(フレッシュホワイト)
前側板 ステンレスヘアライン
天枠 ステンレスヘアライン
幅木 ステンレスヘアライン
操作盤 フェースプレート式(ステンレスヘアライン)
ステンレスヘアライン
樹脂タイル(チャコールグレー)

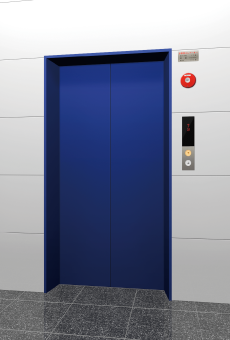

出入口デザイン例基本仕様

三方枠 T型大枠
鋼板塗装(ディープパープルブルー)
鋼板塗装(ディープパープルブルー)

非常用エレベーター仕様

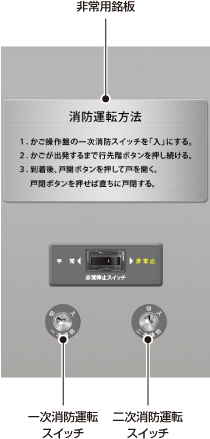

かご内操作盤

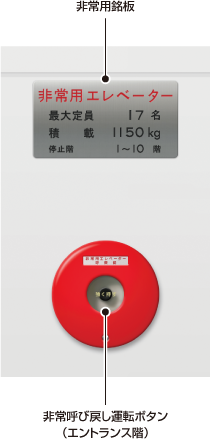

乗降ロビー

天井デザイン

全天井LED照明を適用しています。

BS-11基本仕様

中央:乳白色アクリル
周囲:化粧鋼板(ホワイト)

BS-12基本仕様

左右:乳白色アクリル
周囲:鋼板塗装(ホワイト)

DX-11基本仕様

左右:鋼板塗装(ホワイト)/ダウンライト
中央:鋼板塗装(ホワイト)/間接照明
周囲:アルミアルマイト

EX-13* 有償付加仕様

左右:化粧鋼板(ホワイト)
中央:ガラスクロス

EX-14*有償付加仕様

全面:ガラスクロス

EX-15有償付加仕様

全面:ガラスクロス(3分割タイプ)

EX-13、EX-14は、機械室あり非常用エレベーターのみ適用となります。

留意事項

非常用エレベーターは、かご上に幅0.4m以上、面積0.2m²以上の天井救出口の設置が義務付けられています。

  • 天井が下向きに開いた状態で、かご床からの高さを1800mm以上確保する必要があります。

  • かご照明器具の材料に難燃材料相当を使用する場合、天井面全体面積の5分の1以下とする必要があります。

かご内、出入口デザイン、天井デザインパーツはCGです。実際とは明るさや色合いなど異なる場合があります。
