機器仕様

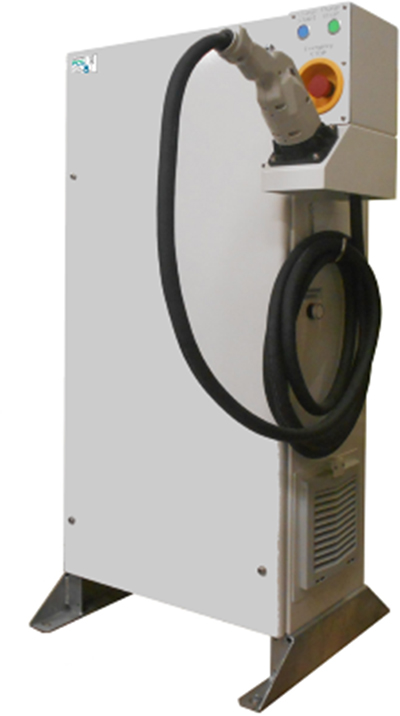

Hybrid-PCS
| 項目 | 仕様 | |
|---|---|---|
| 系統 | 定格入出力容量 | 三相3線 10kVA |
| 定格電圧 | AC202V（50/60Hz） | |
| 力率 | 0.85～1 | |
| 自立出力 | 定格容量 | 三相3線 10kVA |
| 定格電圧 | AC202V（50/60Hz） | |
| 電流（定格/最大） | 28.6A/31.5A | |
| 力率 | 0.85以上 | |
| 電気自動車充放電 | 定格電力 | 10kW（充放電） |
| 電圧範囲 | DC160～400V | |
| 最大入出力電流 | 25A | |
| 太陽光発電設備入力 | 入力電力 | 10kW |
| 電圧範囲 | DC150～400V | |
| 最大入力電流 | 36A | |
| 定置型蓄電池充放電 | 定格電力 | 10kW（充放電） |
| 電圧範囲 | DC200～400V | |
| 最大入出力電流 | 36A | |
| 使用環境 | 設置場所 | 屋内/屋外 |
| 設置環境 |
温度 : -10～40℃（直射日光が当たらないこと） 湿度 : 10～95%（結露がないこと） |
|
| 防塵・防水 | IP54 | |
| 騒音 | 運転時 | 60dB（A）以下（正面） |
| 本体 | 寸法 | W560 × D320 × H1150mm |
| 質量 | 250kg | |

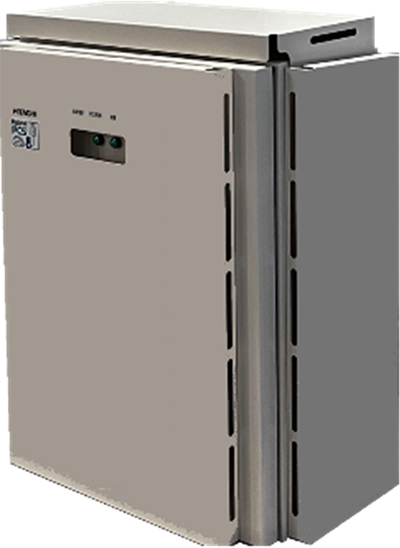

IFユニット
| 項目 | 仕様 | |
|---|---|---|
| 連携対象 エレベーター |
機種 | 標準型エレベーターアーバンエースHF、アーバンエースHF Plus 15人乗り（定格積載量1,000kg）以下 |
| 台数 | 1台 | |
| 動力用電源電圧 | 200V | |
| 昇降路行程 | 60ｍ以下（24階床以下） | |
| 運転方式 | 単独運転 | |
| 主要連携機能 | ① | 低速運転指令 30m/min以下 |
| ② | 閉じ込め防止機能（特許出願中） バッテリー低下時の最寄り階停止 |
|
| 使用環境 | 設置場所 | 屋内/屋外 |
| 設置環境 | 温度 : -10～40℃（直射日光が当たらないこと） 湿度 : 10～95%（結露がないこと） |
|
| 防塵・防水 | IP54 | |
| 本体 | 寸法 | W460 × D230 × H636mm（取付架台込み） |
| 質量 | 約25kg | |
