動く歩道「オートラインMXシリーズ」：標準寸法図・支持反力表【水平式（S1000MXH, S1400MXH）】

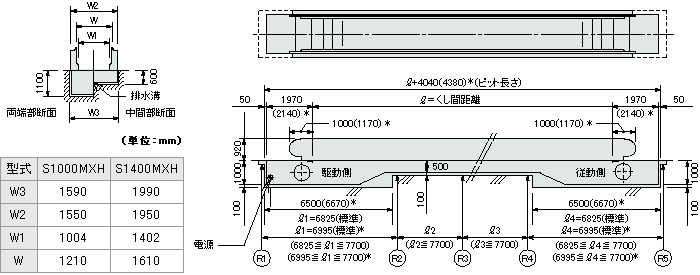

標準寸法図
はS1400MXHの場合
支持反力表（表内の
1…4の単位はmmです）
| 型式 ＼ 支点 | R1(N) | R2(N) | R3(N) | R4(N) | R5(N) | ||
|---|---|---|---|---|---|---|---|
| S1000MXH | 電動機 容量 |
7.5kW以下 | 4.0・ 1+12000 |
3.5・（1+2）
|
3.4・（2+3） |
3.5・（3+4） |
4.0・4+5000 |
| 11kW以下 | 4.0・1+17000 |
3.5・（1+2）+3000 |
|||||
| S1400MXH | 電動機 容量 |
7.5kW以下 | 4.9・1+15400 |
4.4・（1+2）
|
4.3・（2+3） |
4.4・（3+4） |
4.9・4+7000 |
| 11kW以下 | 4.9・1+20400 |
4.4・（1+2）+3000 |
|||||
