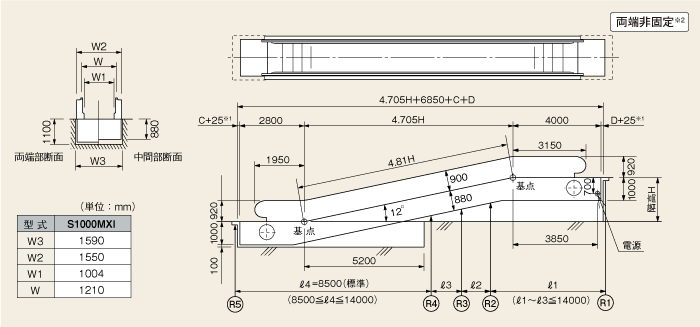

型式 \ 支点 | R1(N) | R2(N) | R3(N) | R4(N) | R5(N) | ||
---|---|---|---|---|---|---|---|
S1000MXI | 電動機 容量 |
7.5kW 以下 |
4.3・ℓ1+21000 | 4.2・(ℓ1+ℓ2)+1000 | 4.0・(ℓ2+ℓ3)+1000 | 4.0・(ℓ3+ℓ4)+1000 | 4.0・ℓ4+11000 |
11kW 以下 |
4.3・ℓ1+26000 | 4.2・(ℓ1+ℓ2)+4000 |
層間変位量γH | 隙間C | 隙間D |
---|---|---|
90以下 | 75 | 75 |
90超150以下 | 105 | 105 |
150超180以下 | 120 | 120 |
180超 | お問い合わせください |
